Opis
Standardowe płytki cieczy to urządzenie używane do wydajnego zarządzania termicznego i jest zwykle stosowane w zastosowaniach o wysokich wymaganiach rozpraszania ciepła. Wykonany jest z materiałów metalowych (takich jak aluminium lub miedź), a kanały płynów powstają wewnętrznie poprzez precyzyjne obróbkę. Kanały te przenoszą ciepło od komponentów elektronicznych lub systemów, które należy rozproszyć przez przepływ płynu chłodzącego. Struktura chłodzonej cieczy zimnej płyty obejmuje powierzchnię styku, która jest w bezpośrednim kontakcie ze źródłem ciepła, prowadzi ciepło do płynu chłodzącego przez materiały przewodzące termiczne, a następnie przenosi ciepło przez kanał przepływu, aby zakończyć proces wymiany ciepła. Na zewnątrz zimnej płyty jest zwykle wyposażona w interfejs do łączenia się z rurami układu chłodzącego w celu utworzenia kompletnego układu chłodzenia cieczy.
Polerowanie powierzchniowej linii produkcyjnej
Cechy

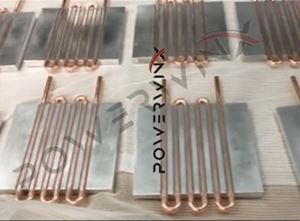

Ekonomiczna wytłaczona podstawa i ciągła konstrukcja rurki miedzianej
Standardowe płynne płytki zimne wykorzystują wyciągnięty stop aluminium jako podstawę i są wyposażone w ciągłe rurki miedziane, które mają doskonałą przewodność cieplną. Przewodność cieplna stopu aluminium wynosi około 150 W\/m · K, podczas gdy przewodność cieplna rur miedzianych może osiągnąć 400 W\/M · K. Ta konstrukcja umożliwia szybkie przeniesienie ciepła ze źródła ciepła do kanału przepływu płynu chłodzącego, poprawiając w ten sposób wydajność wymiany ciepła. Ciągła rurka miedziana pozwala uniknąć spawania lub połączeń rur w tradycyjnych zimnych płytkach, zmniejsza opór termiczny przy połączeniu i zapewnia, że przenoszenie ciepła z rurki miedzianej do płynu chłodzącego jest bardziej wydajne. Ogólnie rzecz biorąc, ten projekt umożliwia zimnej płycie utrzymanie doskonałej wydajności rozpraszania ciepła w warunkach pracy o wysokim obciążeniu.
Ciągła konstrukcja rurki miedzianej zmniejsza ryzyko wycieku
Miedziana rurka standardowych płynnych płytek zimnych przyjmuje ciągły konstrukcja, która pozwala uniknąć spawania lub części połączenia w tradycyjnych zimnych płytkach. Rurka miedziana nie ma połączeń ani punktów spawania podczas procesu produkcyjnego, zmniejszając ryzyko wycieku chłodziwa. Ta optymalizacja nie tylko poprawia uszczelnienie zimnej płyty, ale także poprawia długoterminową stabilność zimnej płyty. Integralność rurki miedzianej zapewnia, że zimna płyta może działać stabilnie i długoterminowe w środowisku pracy o wysokim ciśnieniu, wysokim temperaturze, unikając awarii systemu i zmniejszonych efektów chłodzenia z powodu wycieku.
Technologia wiązania kleju epoksydowego o wysokiej przewodności cieplnej
Podczas procesu wytwarzania standardowych płynnych płytek na zimno wysokie klej epoksydowy o wysokiej przewodności cieplnej stosuje się do wiązania rurki miedzi z substratem ze stopu aluminium. Klej epoksydowy ma nie tylko doskonałą zdolność wiązania strukturalnego, ale także może zmniejszyć oporność termiczną punktu styku, dodatkowo optymalizując ścieżkę przewodzenia ciepła. Przewodność cieplna kleju epoksydowego może zwykle osiągnąć 1,5 W\/m · K do 3 W\/M · K, co jest znacznie wyższe niż tradycyjne materiały klejowe. Umożliwia to bardziej efektywne wykonywanie ciepła i pozwala uniknąć zmniejszenia wydajności rozpraszania ciepła spowodowanego przez niekondukcyjną lub odłączoną warstwę kleju.
Wysoka wydajność i nieszczelne stawy
Ze względu na ciągły projekt rurki miedzianej i wysoki proces wiązania kleju epoksydowego epoksydowy, standardowe płytki ciekłe mają doskonałe możliwości ochrony wycieków. Nie ma punktów spawania na stawach zimnej płyty, która zmniejsza wspólne ryzyko wycieku, zapewnia stabilny przepływ płynu chłodzącego i utrzymuje wydajną funkcję rozpraszania ciepła w systemie. Wyciek wody wpływa nie tylko na wydajność pracy zimnej płyty, ale może również powodować awarię systemu. Dlatego unikanie wycieku jest kluczem do zapewnienia długoterminowego stabilnego działania układu chłodzenia cieczy. Ten projekt zapewnia, że użytkownicy mogą go bezpiecznie i stabilnie w trudnych środowiskach.
